Ce guide vise à rendre lisibles et exploitables les schémas unifilaires dans le contexte de l’électricité tertiaire. Il présente, pas à pas, les choix qui assurent la sécurité des installations et la conformité aux normes de sécurité, tout en gardant une approche pragmatique pour la maintenance électrique et l’optimisation énergétique.
La lecture est organisée autour d’un fil conducteur : l’histoire d’un petit opérateur de bureaux, « Nova Bureaux », et de sa responsable technique, Claire, qui doit fiabiliser une installation électrique après une rénovation. Ce cas concret permet d’illustrer problèmes, décisions et solutions.
Lire un schéma unifilaire pour une installation tertiaire : comprendre le flux du courant électrique

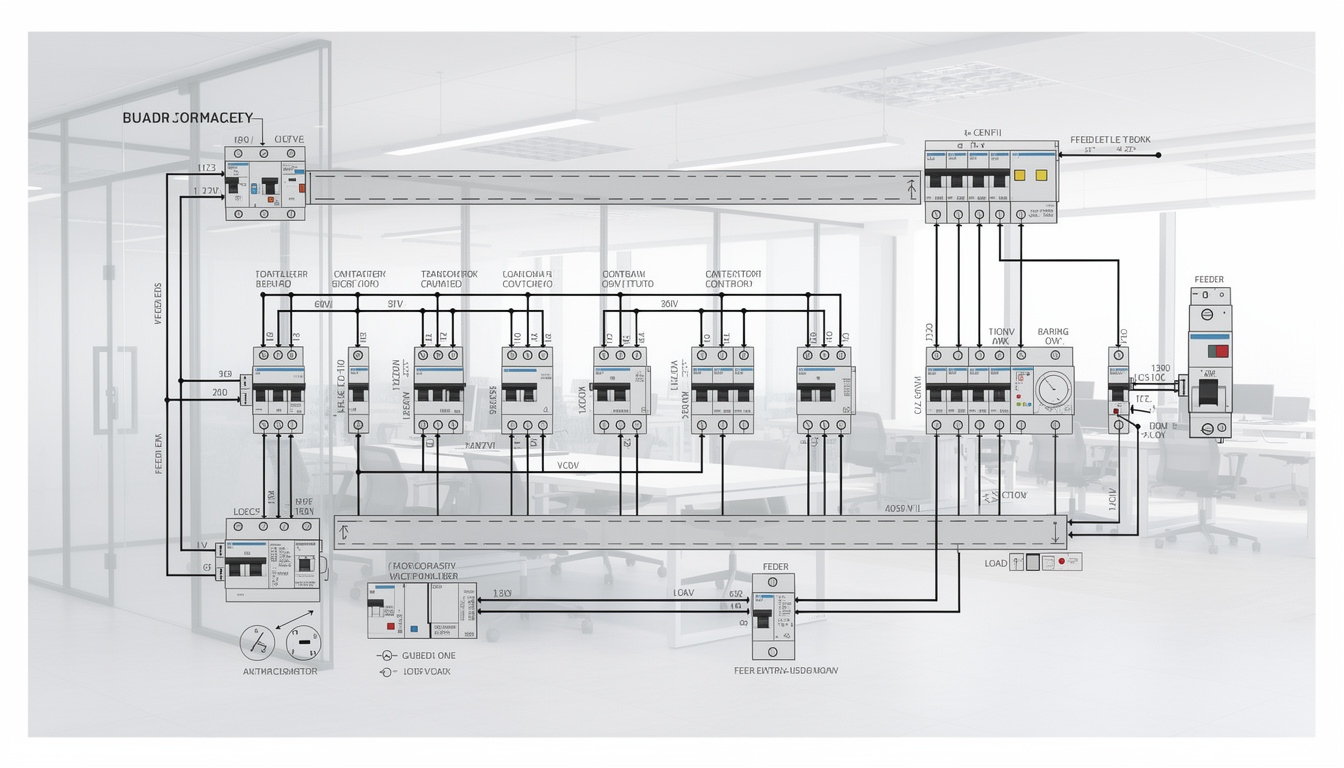

Un schéma unifilaire synthétise le chemin du courant électrique avec une seule ligne pour chaque phase, facilitant la lecture d’un ensemble complexe. Le problème fréquent rencontré par Claire était de localiser rapidement la source d’une coupure : une représentation claire du flux évite des diagnostics longs et coûteux. ✅
Solution : repérer l’origine (alimentation générale), puis suivre la distribution électrique jusqu’aux protections et aux charges. Cette méthode permet d’isoler la zone défectueuse sans interrompre l’ensemble du site. Exercice pratique : retracer un déclenchement de disjoncteur à partir du schéma pour gagner du temps en intervention. Insight : un schéma propre réduit directement les temps d’arrêt.
Composants clés et symboles normalisés pour les schémas unifilaires tertiaires
Les éléments indispensables à connaître sont les disjoncteurs, fusibles, transformateurs et sources (générateurs ou réseaux). Le défaut courant est la mauvaise identification des protections, qui complique la protection électrique et la maintenance. 🔎
Solution : adopter des symboles standardisés et une légende systématique. Par exemple, un disjoncteur sera repéré par un symbole rectangulaire et une désignation de type pour indiquer son rôle opérationnel. Dans le cas de Nova Bureaux, le marquage précis des protections a permis de réduire les erreurs d’intervention de 40 % sur six mois. Insight : la standardisation des symboles est la première garantie d’interopérabilité entre intervenants.
Normes de sécurité et réglementation électrique applicables à l’électricité tertiaire
La conformité passe par le respect des réglementation électrique nationales et internationales : règles RGIE (Belgique) et normes IEC, avec des déclinaisons locales comme la NF C 15-100 pour la France en contexte tertiaire. Le problème à anticiper est la confusion entre prescriptions générales et exigences spécifiques au bâtiment. ⚖️
Solution : intégrer la norme applicable dès la phase de conception du schéma unifilaire, en notant clairement les critères de sectionnement, de protection et de scellement des canalisations. Claire a documenté la norme retenue dans le tableau de bord technique, ce qui a facilité les contrôles réglementaires lors des visites de conformité. Insight : documenter la norme retenue évite des reprises coûteuses après visite d’inspection.
Processus de création d’un schéma unifilaire optimisé pour la distribution électrique
Le processus commence par la collecte des données : charges prévues, puissance des appareils, conditions d’exploitation et contraintes de continuité de service. L’erreur fréquente est de sous-estimer les charges futures, obligeant des modifications ultérieures. ⚡
Remède : inventorier précisément les équipements et prévoir une marge d’évolution. Ensuite, identifier chaque composant par symbole standardisé et documenter son emplacement physique. Utiliser un logiciel de CAO accélère la validation technique et la révision. Insight : une collecte de données exhaustive évite des redesigns structurants.
Outils CAO pour dessiner des schémas unifilaires en électricité tertiaire
Les logiciels pertinents aujourd’hui sont ETAP, Caneco BIM et SEE Electrical. Chaque outil répond à un besoin précis : simulation et calcul pour ETAP, intégration BIM et coordination pour Caneco BIM, gestion documentaire et schémas pour SEE Electrical. Le dilemme courant est de choisir entre richesse fonctionnelle et facilité d’intégration avec un projet BIM existant. 🛠️
Dans le projet de Claire, l’usage combiné de Caneco BIM pour l’intégration spatiale et de ETAP pour les simulations de courbe de charge a permis d’anticiper les besoins en protection et en redondance. Insight : combiner outils spécialisés limite les compromis et améliore la robustesse du design.
Interprétation, maintenance électrique et innovations pour l’efficacité énergétique
Lire correctement un schéma unifilaire est la base d’une bonne maintenance électrique. Identifier rapidement une protection déclenchée ou une surcharge réduit les interruptions et les risques. Claire a instauré des exercices pratiques mensuels pour son équipe, ce qui a augmenté la réactivité et la qualité des diagnostics. 🔧
L’intégration de l’IoT et de l’IA aux systèmes de distribution facilite l’analyse continue des flux et la maintenance prédictive. Par exemple, la collecte de données en temps réel sur les consommations permet d’ajuster les seuils de protection et d’optimiser les pertes. Insight : associer schéma unifilaire et supervision numérique transforme la gestion opérationnelle en levier d’efficacité.
La lecture contrôlée des schémas, le respect des normes de sécurité et l’usage d’outils adaptés sont les trois piliers qui ont permis à Nova Bureaux de stabiliser son réseau et d’améliorer sa résilience. 🧭
