Ce guide pratique traite du calibrage de l’extrudeur pour obtenir des finitions parfaites en Impression 3D FDM. Il s’appuie sur une méthode mesurable et reproductible, avec exemples chiffrés et recommandations pour intégrer ces bonnes pratiques à une activité e‑commerce ou à un atelier prototype. ⚙️
Calibrage de l’extrudeur pour des finitions parfaites en Impression 3D FDM
Un extrudeur mal réglé produit soit de la sous-extrusion (parois fragiles, délaminage), soit de la sur-extrusion (blobs, cordes). Ces défauts affectent directement la qualité d’impression et donc l’image du produit vendu en ligne.
La calibration de l’extrudeur est simple à réaliser : elle consiste à mesurer précisément la quantité de filament extrudée, à comparer au volume attendu, puis à ajuster les pas/mm via le firmware. Cette action doit faire partie de la maintenance imprimante 3D régulière pour garantir une optimisation impression durable. 🔧
Méthode pratique : mesurer, calculer et corriger les pas/mm de l’extrudeur (exemple chiffré)

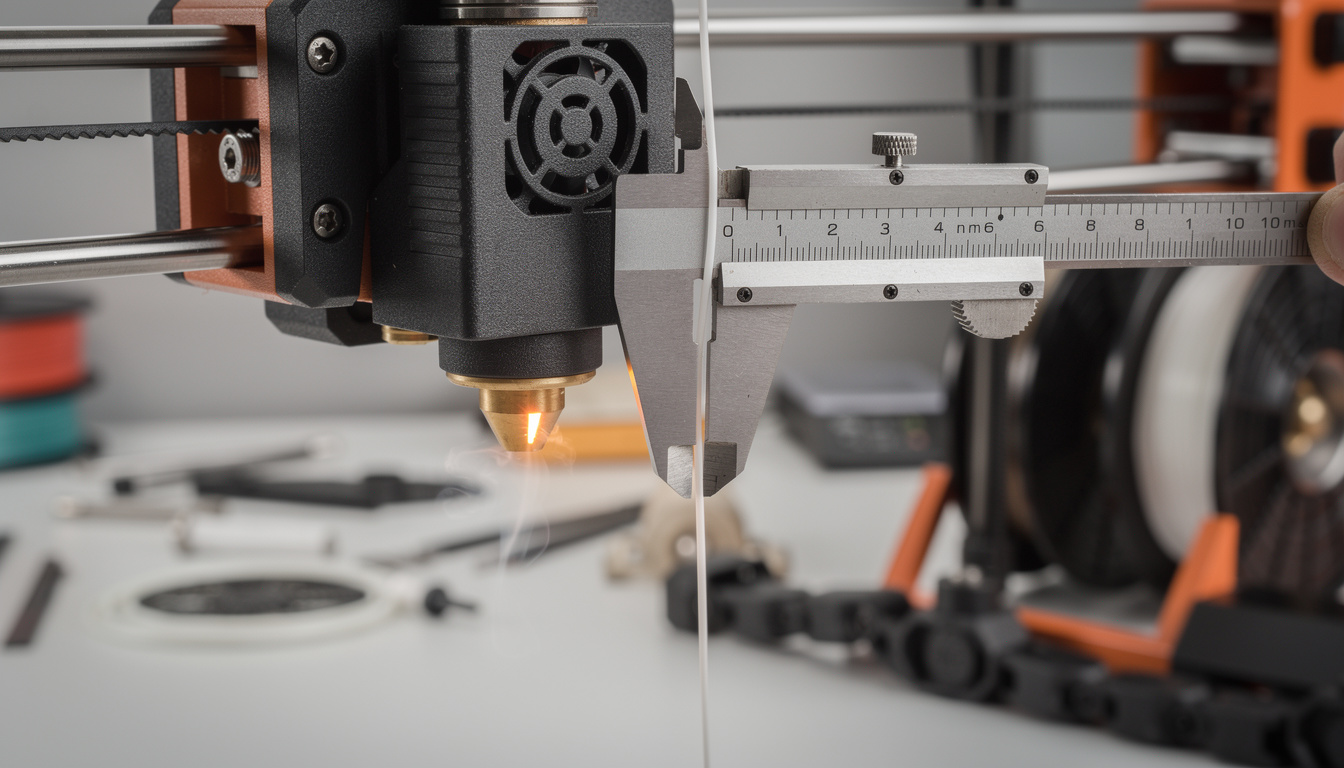

Étape préliminaire : charger un filament rigide, chauffer la buse et retirer toute bavure. Se préparer avec un pied à coulisse, un marqueur et un ordinateur relié à l’imprimante. Pour piloter l’extrusion, utiliser le terminal via l’interface de l’imprimante ou OctoPrint.
Mode relatif : envoyer la commande M83 pour travailler en extrusion relative. Marquer le filament à 120 mm depuis l’entrée de l’extrudeur et demander l’extrusion de 100 mm avec G1 E100 F100. Mesurer ensuite la distance restante entre la marque et l’entrée : l’écart indique la quantité réellement extrudée.
Interprétation : si la marque se retrouve à 20 mm, l’extrusion est parfaite. Si la marque est à 22 mm, l’imprimante n’a extrudé que 98 mm (sous-extrusion). Si elle est à 18 mm, elle a extrudé 102 mm (sur-extrusion). Cette mesure est la base du calcul à suivre.
Calcul des nouveaux pas/mm : récupérer la valeur actuelle avec M503 et repérer la ligne M92 (valeur E). Multiplier cette valeur E par 100 (la quantité théorique extrudée) pour obtenir le nombre de pas effectués, puis diviser par la quantité réellement extrudée.
Exemple : valeur E = 417.30 → 417.30 × 100 = 41 730 pas. Si la quantité réelle extrudée est 98 mm, alors nouveaux pas/mm = 41 730 ÷ 98 = 425.81. Envoyer M92 E425.81 puis sauvegarder avec M500. Redémarrer et retester jusqu’à obtention d’un débit filament parfaitement calibré.
Insight : cette méthode transforme une suspicion de défaut en une action corrective mesurable ; calibrer l’extrudeur est la première étape pour des impressions constantes et fiables. ✅
Réglages complémentaires : Réglage température, Débit filament et impact sur la Qualité d’impression
La calibration des pas/mm corrige la quantité, mais la qualité d’impression dépend aussi du réglage température et du débit filament (flow). Une température trop basse favorise la sous-extrusion visuelle ; trop élevée augmente le stringing et les blobs. 🎯
Procédure : après avoir obtenu une extrusion correcte en volume, réaliser des tests de couches (1 mm thick single-wall, cubes de calibration) à différents paliers de température et ajuster le flow dans la trancheuse (+/‑ 1–3 %). Retenir le réglage qui stabilise la finition sans compromettre la résistance mécanique.
Cas pratique : dans un atelier d’e‑commerce fictif, Atelier L’Objet imprime des pièces décoratives en PLA et PETG. Après calibration des pas, le passage d’une température de 200 °C à 205 °C a réduit le voiding sur des pièces creuses sans augmenter le stringing grâce à un léger ajustement du flow à 102 %.
Insight : combiner calibration d’extrudeur et optimisation température/flow permet d’atteindre des finitions parfaites sans multiplier les itérations d’impression. 🔍
Maintenance imprimante 3D et optimisation impression pour production fiable
Pour une activité qui vend des pièces imprimées, la calibration doit être intégrée au calendrier de maintenance imprimante 3D. Contrôles périodiques : usure du PTFE, tension du filament drive, propreté de la buse et vérification des pas après changement matériel (nouvelle roue d’entraînement, nouveau moteur). 🔁
Différence d’entraînement : les systèmes Bowden et Direct Drive réagissent différemment aux mêmes réglages. Sur Bowden, les phénomènes de compression recommandent des vitesses d’extrusion plus conservatrices ; sur Direct Drive, la précision des petits retraits est meilleure. Adapter la routine de calibration selon l’architecture de la machine.
Illustration : un petit e‑commerçant a évité de nombreux retours en programmant une vérification mensuelle des pas/mm et des tests de couches rapides. Résultat : baisse notable des défauts reçus par les clients et optimisation des coûts d’impression par moins de rebuts.
Insight : considérer la calibration comme un levier opérationnel, pas seulement technique, améliore la rentabilité et la confiance client. 💡
